Импортозамещение, или как сделать отдаленное подобие Пип-боя

Cross_3000 6 ноября 2015

Доброго времени суток всем читающим этот блог.

Полагаю, вы все уже изрядно устали от того, что в разделе блогов Fallout 4 сплошняком идет копипаста новостей со сторонних ресурсов (хотя надо отдать должное создателям нескольких авторских блогов). Вам скучно, делать нечего, недавно появившееся приложение Pip-boy уже исследовано вдоль и поперек, да и сбивать вражеские боеголовки в мини игре вам уже надоело. Казалось бы - сидеть, да скучать до выхода игры. Но я предлагаю то, что может занять вас на некоторое время.

Первой моей мыслью, когда я загрузил себе Pip-boy приложение было "Ух ты!" При дальнейшем его изучении в мыслях пронеслась череда эпитетов, в том числе и нецензурных, выражающих мое восхищение. Но радость прошла, когда подумал, как я буду играть: положу смартфон перед клавиатурой, и время от времени буду опускать глаза и тыкать пальцем в дисплей... Просто скука. Тут я перевел взгляд на стопку небольших листов упаковочного картона, лежащую у меня на столе, и понял: вот оно...

Мгновенно накидав в голове план действий, я решил... Да, используя минимальное количество подручных материалов, сделать нечто, способное выполнять функцию держателя смартфона на руке. Короче, самопальный картонный Пип-бой

Ниже находятся два спойлера. Под первым - фотографии готового (если это можно назвать готовым) изделия, под вторым - инструкция по его созданию (довольно кривая, ибо я изначально не планировал из имеющихся в наличии фотографий делать инструкцию для всеобщего обозрения).

Фотографии:

Инструкция:

Спойлер

Итак, начнем.

Для начала определимся со всем необходимым.

Материалы: 2 листа картона 28x20 см, тюбик клея, медная проволока (ок. 40 см), пустой стержень от гелевой ручки.
Инструменты: лезвие для бритвы, линейка, карандаш, шило.

Как видите, не так много ресурсов нужно, чтобы сделать такую штуковину. А вот времени на создание может уйти приличное количество. Т.к. я делал данный агрегат под размеры своего смартфона, вам придется самостоятельно замерять свой и делать корпус под него. Крепление на руку же в принципе является универсальным.

Для начала нам необходимо подобрать картон. Как я уже писал выше, использовался упаковочный картон 28x20 см

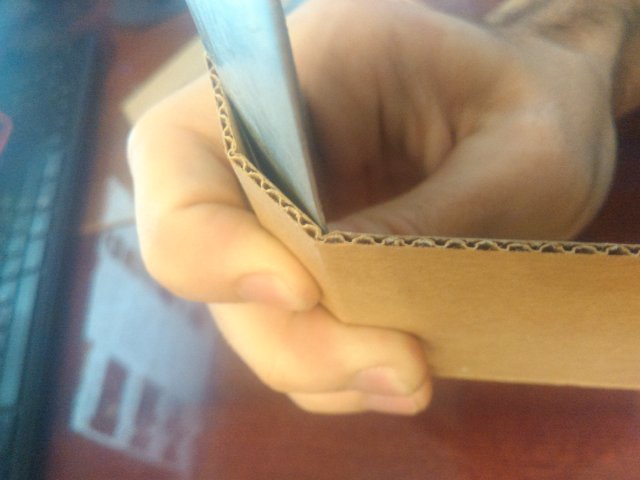

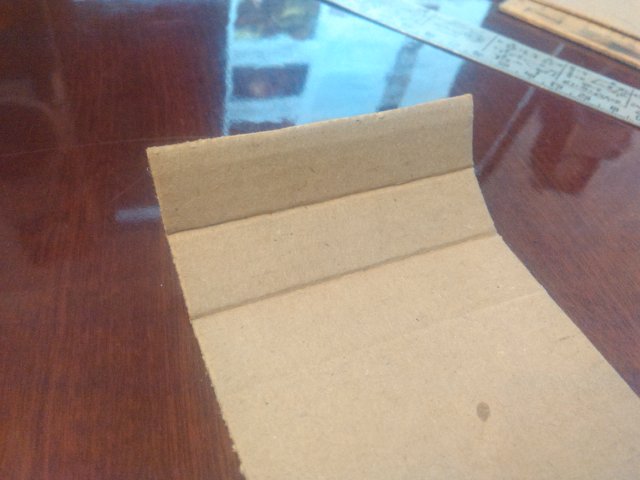

Начинать можно с крепления. Оно делается из полоски картона шириной 7-10 см, длину нужно измерить самостоятельно, исходя из размеров руки. Рассчитывать надо так, чтобы картон, будучи согнут по окружности, полностью оборачивал руку и ложился с небольшим нахлестом. Сгибать его лучше всего вот так:

Делаем такие надгибы по всей длине картонной полосы через одинаковые интервалы. Картон хорошо сгибается вдоль канавок в перфорационном слое, который можно увидеть с ребра. Эти канавки можно использовать и для измерения интервала. Я, например, делал сгиб через каждые 4 "волны", в том месте, где находится "канавка"

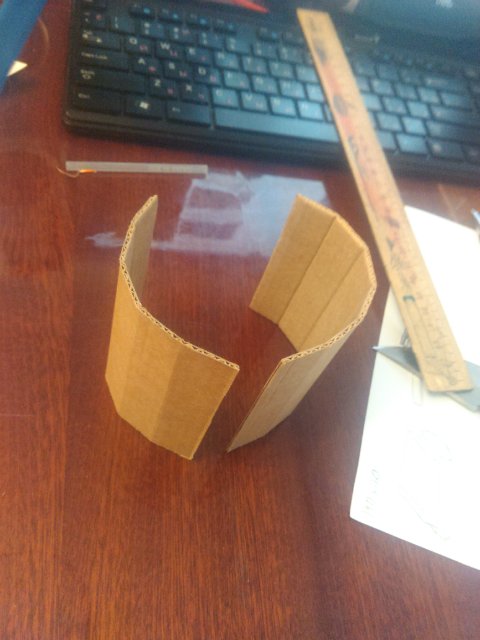

Когда со сгибами закончено, разрезаем полоску примерно посередине, так, чтобы разрез проходил по одной из линий сгиба.

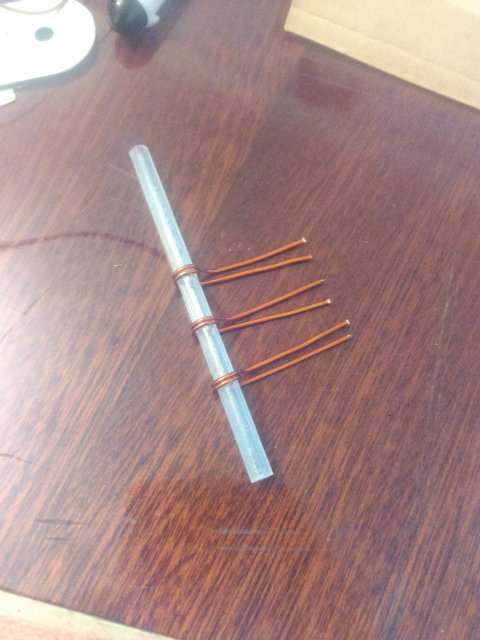

В качестве застежки я решил использовать стержень, вдевающийся в петли, расположенные на каждой половинке. В качестве такого стержня был использован обрезок стержня гелевой ручки, петли наматывались вокруг него медной проволокой, вот так:

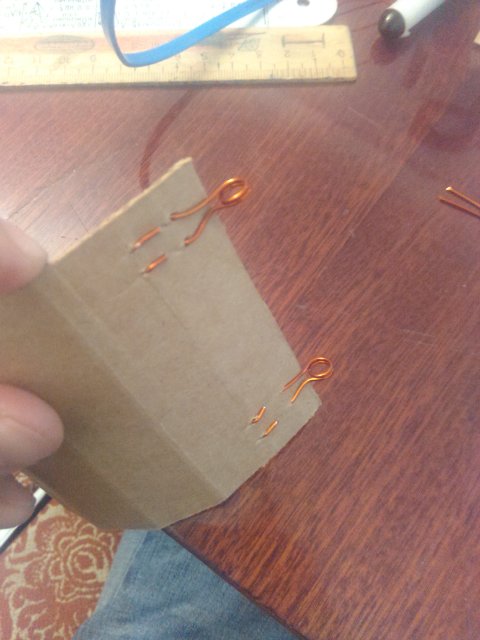

Петли вдеваются в картон, а их концы снова вытаскиваются с лицевой стороны, после чего загибаются.

Готовые петли со вставленным стрежнем:

Теперь можно приступать к корпусу, где будет находиться смартфон.

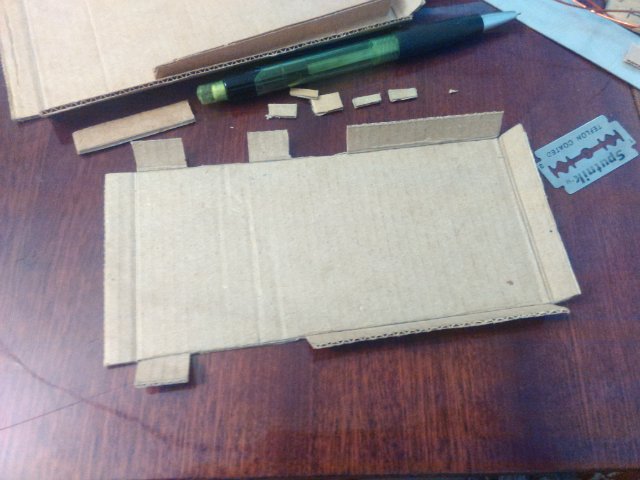

Измеряем размеры своего мобильного устройства, и вырезаем из картона прямоугольник с этими размерами, оставив "язычки", длина которых должна соответствовать толщине устройства. В местах, где будут находиться кнопки необходимо срезать куски "язычка".

Таким же образом делаем вторую такую заготовку, размеры которой - длина и ширина первой с поднятыми "язычками" + толщина двух слоев картона для обоих измерений. "Язычки" должны иметь размер "толщина смартфона + один слой картона".

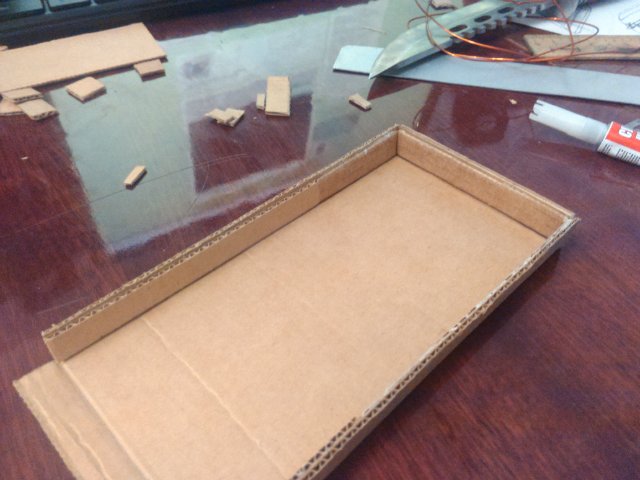

Решаем, с какой стороны будем засовывать смартфон в корпус и игнорируем "язычок" с соответствующей стороны, а все остальные "язычки" большой заготовки поднимаем в вертикальное положение, превращая в стенки и приклеиваем к внутренней их стороне полоску картона, которая будет эти стенки в таком положении удерживать.

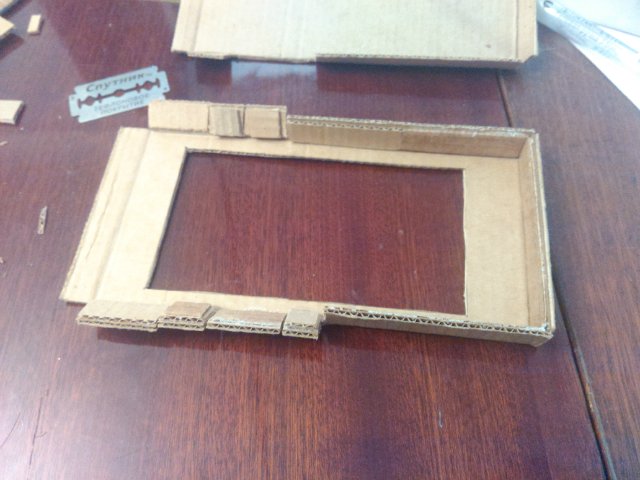

Вырезаем окно для экрана смартфона и делаем надрезы на стенках вокруг кнопок. На те участки стенок, что оказались возле кнопок, приклеиваем небольшие кусочки картона с внутренней стороны. Это будут выступы, которыми будут нажиматься кнопки.

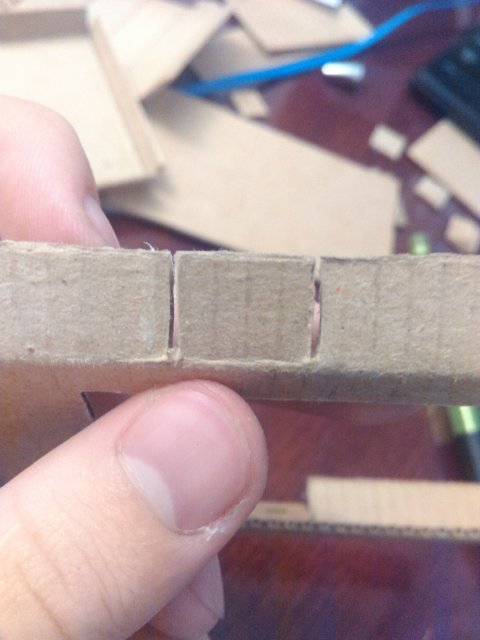

Вокруг всех картонных кнопок необходимо сделать небольшие прорези, чтобы они не цепляли корпус.

После этого заготовки можно склеивать вместе, вставив малую в большую, чтобы в итоге получилась плоская коробочка. У обоих заготовок должны быть несклеенные "язычки" с той стороны, откуда в корпус будет вставляться смартфон.

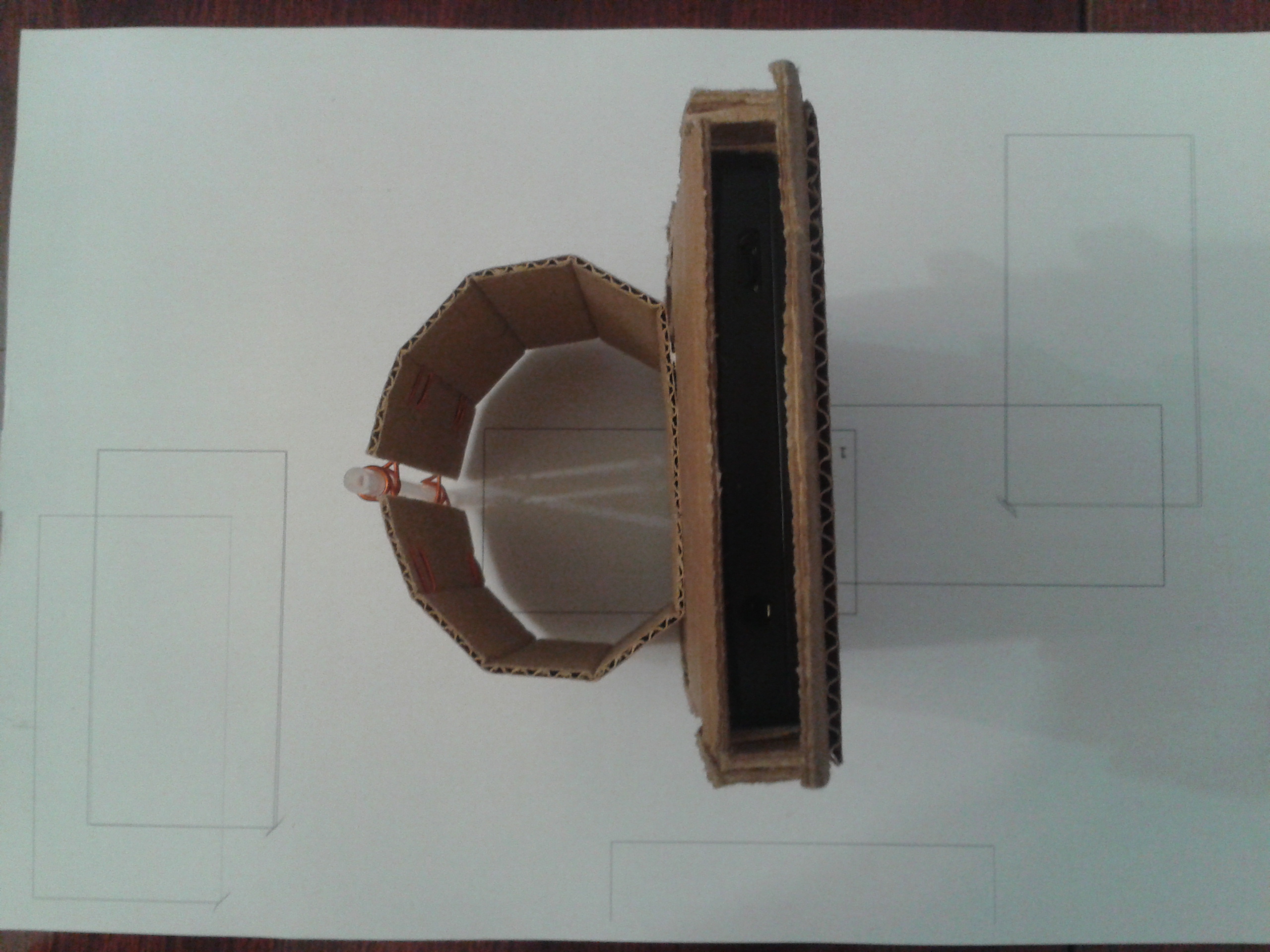

Далее приклеиваем держатель, который мы сделали ранее, в удобное место на нижней стороне корпуса.

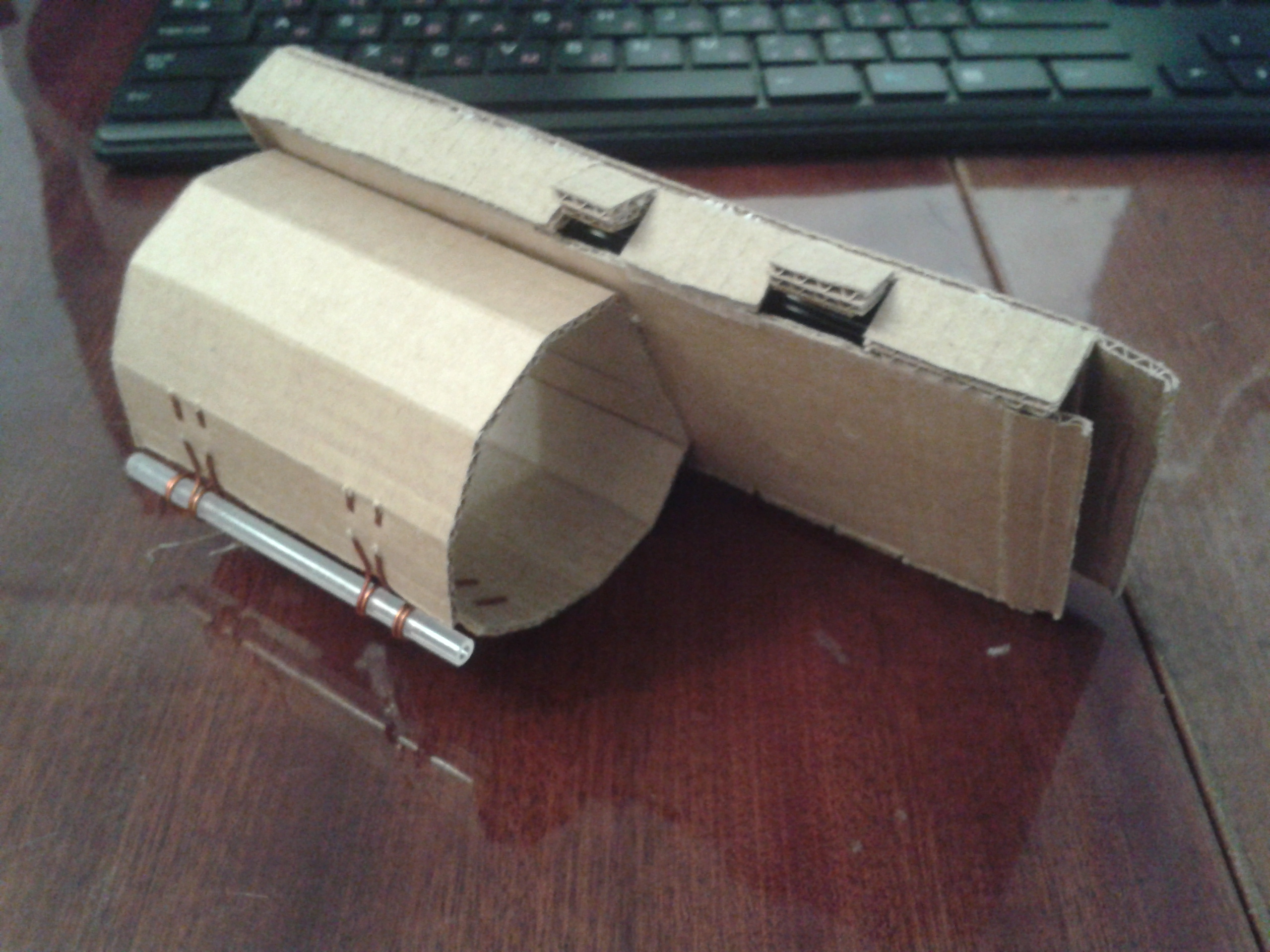

Готово!

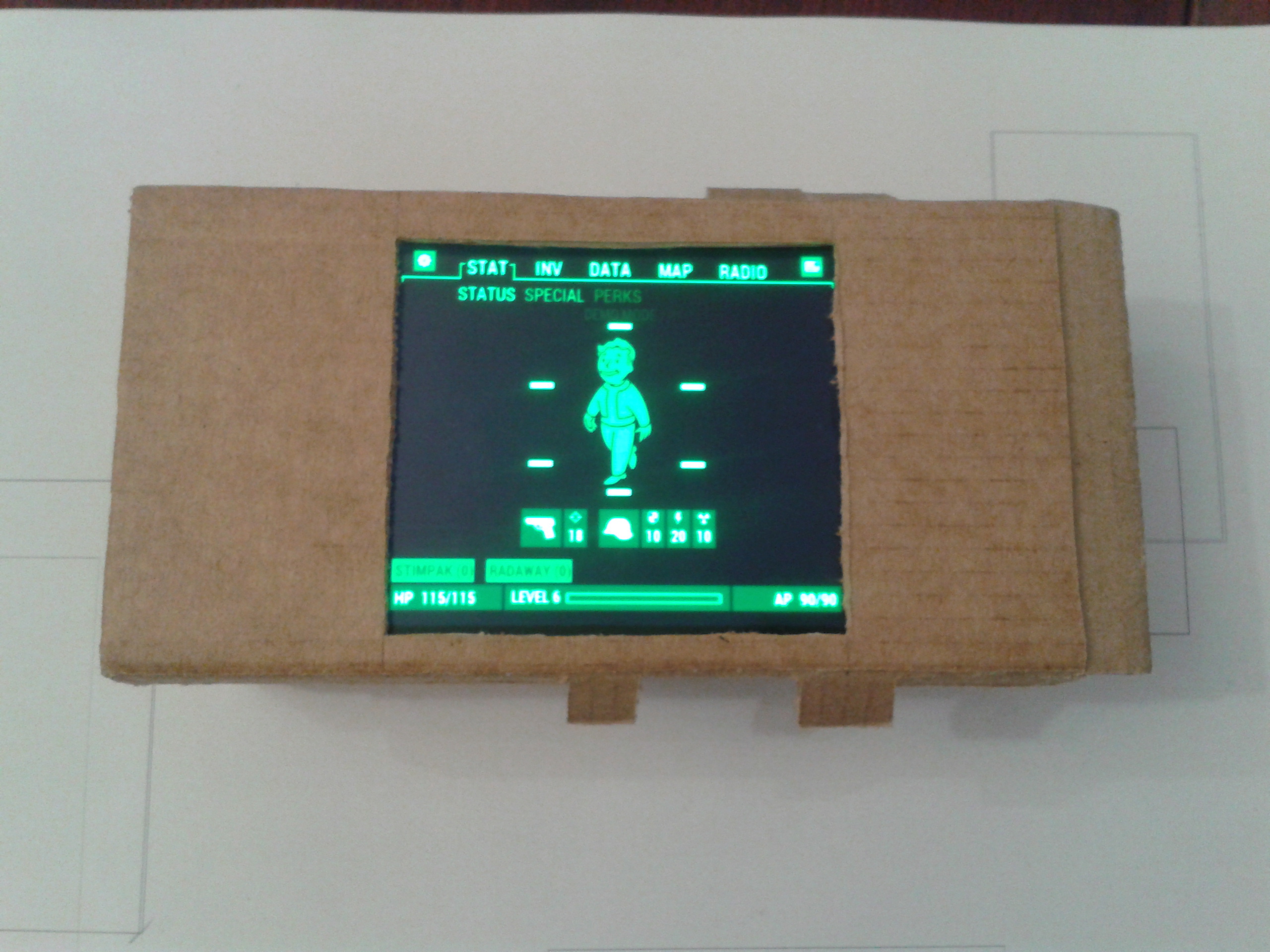

UPD: Как возможно заметили внимательные читатели, на фотографиях работающего устройства окно для экрана уже чем на фото из инструкции. Просто я в последний момент осознал, что приложение Pip-boy использует не весь экран, а только центральную его часть. Поэтому я наклеил сверху еще одну картонку с более узким окном, соответствующим размеру изображения в приложении.

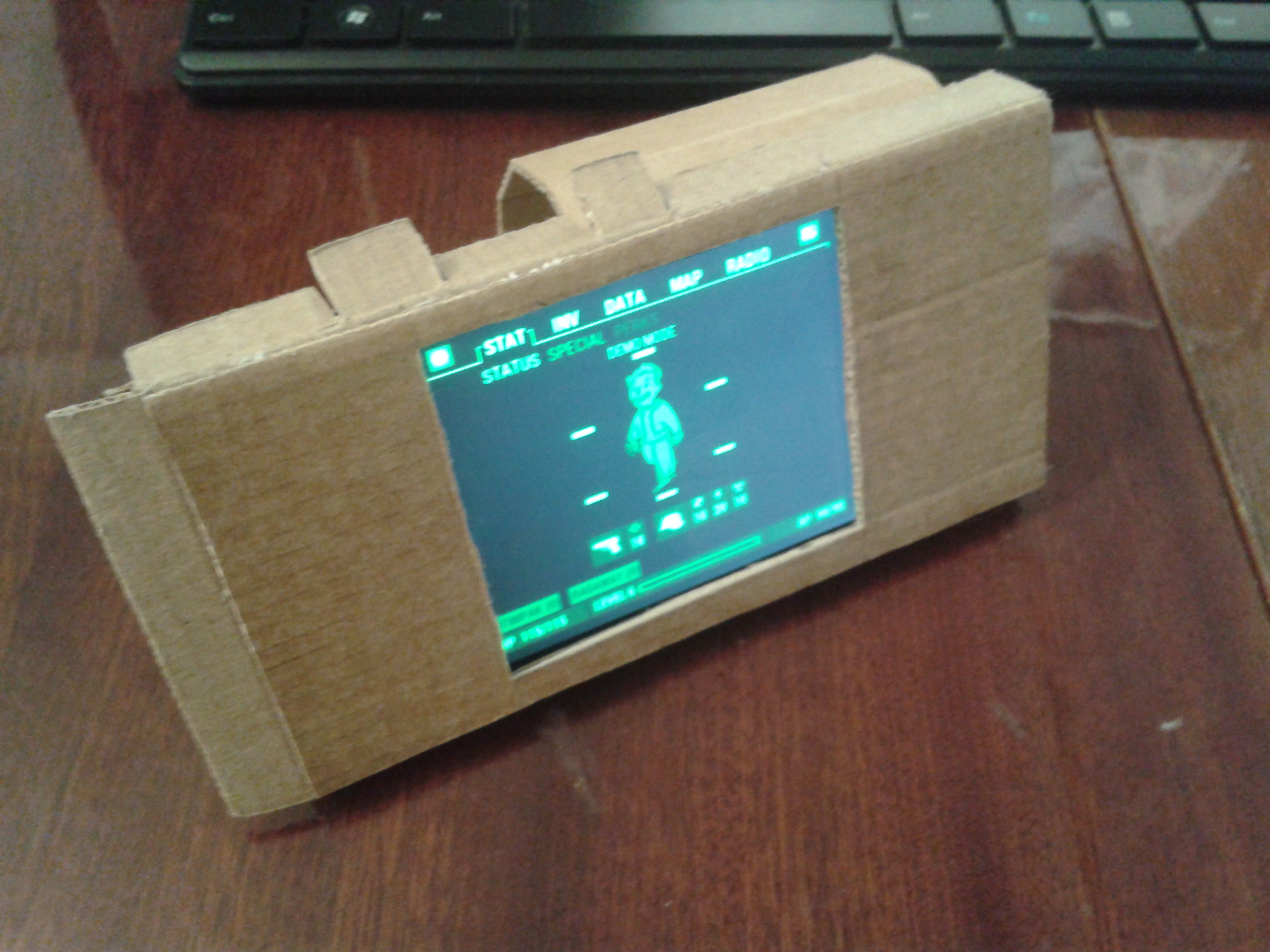

В целом, сие творение при включенном дисплее довольно неплохо смотрится в темноте (т.е. когда этот ужас не виден). В будущем, возможно, сделаю более массивный "корпус", более походящий на Пип-бой и возможно даже покрою краской.

Как ни странно, у этого "шедевра" даже есть преимущество перед Пип-боем из "коллекционного издания" - благодаря небольшим габаритам и весу, он реально может находиться на руке во время игры, в отличие от своего "большого брата" (не представляю, как можно использовать клавиатуру с такой хреновиной на левой руке).

Спасибо за внимание, вас развлекал Cross_3000. Всем добра.
