Материнская плата ASUS PRIME X670-P WIFI имеет двойной чипсет B650 и 14-фазную схему питания процессоров AMD Ryzen 7000

©

В ходе утечки схемы печатной платы материнской платы ASUS PRIME X670-P WIFI с двумя чипсетами для процессоров AMD Ryzen 7000 выяснилось что на ней показаны различные очень интересные детали распайки.

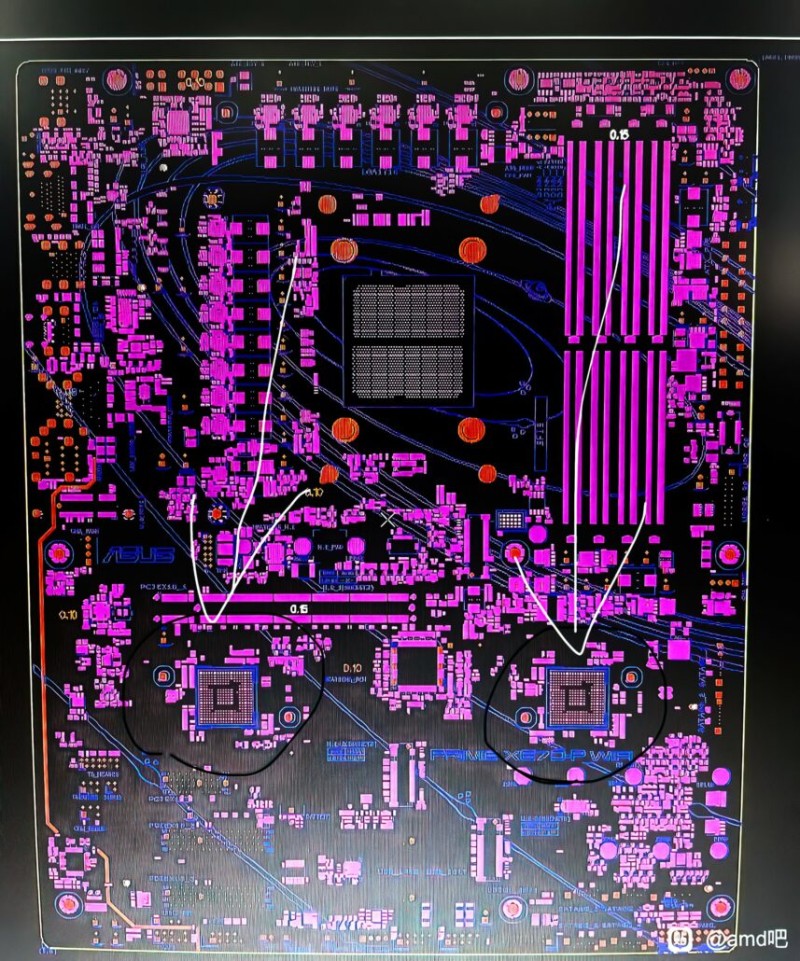

Сокет AM5 LGA 1718 виден в центре и окружен как минимум 14-фазным стабилизатором питания, на который подается напряжение через 8 + 4-контактный разъем питания. Это обеспечит полную поддержку линейки процессоров AMD Ryzen 7000 для настольных ПК. Он также имеет 4 слота DDR5 DIMM, которые смогут поддерживать емкость до 128 ГБ, но скорости в настоящее время неизвестны. Ожидается что будет поддержка DDR5-6000 (OC) на новой платформе AMD.

Переходя к области PCIe и набора микросхем, видно, что на материнской плате установлено два набора микросхем. Основываясь на предыдущих слухах, материнские платы AMD X670 и X670E должны были использовать чиплеты, но вместо этого, похоже, есть два отдельных набора микросхем, которые соединены вместе через центральный концентратор ввода-вывода.

Эти два чипсета предлагают те же операции ввода-вывода, что и один набор микросхем B650, но при объединении ввод-вывод увеличивается в 2 раза. Поскольку это материнская плата X670, а не X670E, можно ожидать использования линий PCIe Gen 5.0 и PCIe Gen 4.0. Имеется один слот PCIe 5.0 x16, два слота PCIe x4 и один слот PCIe x1. Разъёмы для внутреннего хранилища включают три порта M.2 и шесть портов SATA III.

Кроме этого, материнская плата, имеет надежный звуковой чип и порты ввода-вывода на задней панели, хотя пока нельзя точно указать количество портов USB/TB, которые будут установлены на плате ASUS PRIME X670-P WIFI. Помимо материнских плат серии ASUS PRIME, инсайдер Momomo_US также сообщил, что ASUS работает над двумя материнскими платами серии ProART с чипсетами X670E и B650, а именно это ProArt X670E-CREATOR WIFI и ProArt B650-CREATOR.

Вчера Gigabyte и ASRock уже обнародовали свой модельный ряд системных плат, поэтому, можно ожидать огромного количества материнских плат для процессоров AMD Ryzen 7000 AM5 на базе чипсетов X670E, X670 и B650 на выставке Computex 2022 которая начинается на следующей неделе.
