Обзор Corsair Hydro Series H90

Спецификации Corsair 31-002311

Внешний вид и конструкция

По своей сути СЖО Corsair Hydro Series H90 является одной из производных систем охлаждения Asetek. Она почти идентична Corsair Н110, отличие лишь в размере теплообменника.

Строение Corsair H90 обычно для СВО замкнутого типа. В ее конструкции применен радиатор, соединенный двумя шлангами с водоблоком, внутри которого находится помпа. По жилам героя обзора бежит хладагент нетоксичный, антикоррозионный (пропиленгликоль).

Резиновые шланги с внешним диаметром 11 мм надежно присоединены с одного конца к радиатору, что исключает какие-либо подтеки.

А на другом конце шлангов находится водоблок со встроенной помпой, сами шланги надежно запрессованы к фитингам.

Размеры теплообменника данной СЖО – 173 х 140 х 27 мм, он рассчитан на 140 мм вентилятор. Всего на радиатор можно установить две «стосороковки» (по одной с каждой стороны), но производитель комплектует свой продукт только одним вентилятором.

Толщина рабочего тела радиатора составляет всего 16 мм, что довольно скромно. Теплорассеиватель состоит из тринадцати плоских каналов с проклеенной между ними гофролентой, расстояние между ребрами ~1.0-1.5 мм.

Толщина самого радиатора равна примерно 28 мм, а масса СЖО без вентилятора – ~400 г.

Длина равна 170 мм, наблюдается небольшая путаница с заявленными производителем размерами, 170 мм против 173 мм.

На обратной стороне радиатора находится наклейка с наименованием модели, серийным номером и штрих-кодом.

Резиновые шланги, соединяющие радиатор и водоблок, довольно гибкие, длина их 305 мм.

Покраска радиатора далеко не идеальна, что говорит о не самом высоком контроле качества компании.

Многие помнят те времена, когда продукция Corsair являлась эталоном качества, сейчас же ситуация далека от реальности прошедших лет.

Установка

Поскольку теперь тестирование систем охлаждения будет проходить на LGA 2011, то о «бэкплейте» многих СО будем упоминать коротко. Но в данном случае уделим внимание качеству крепежной пластины и проведем небольшое сравнение.

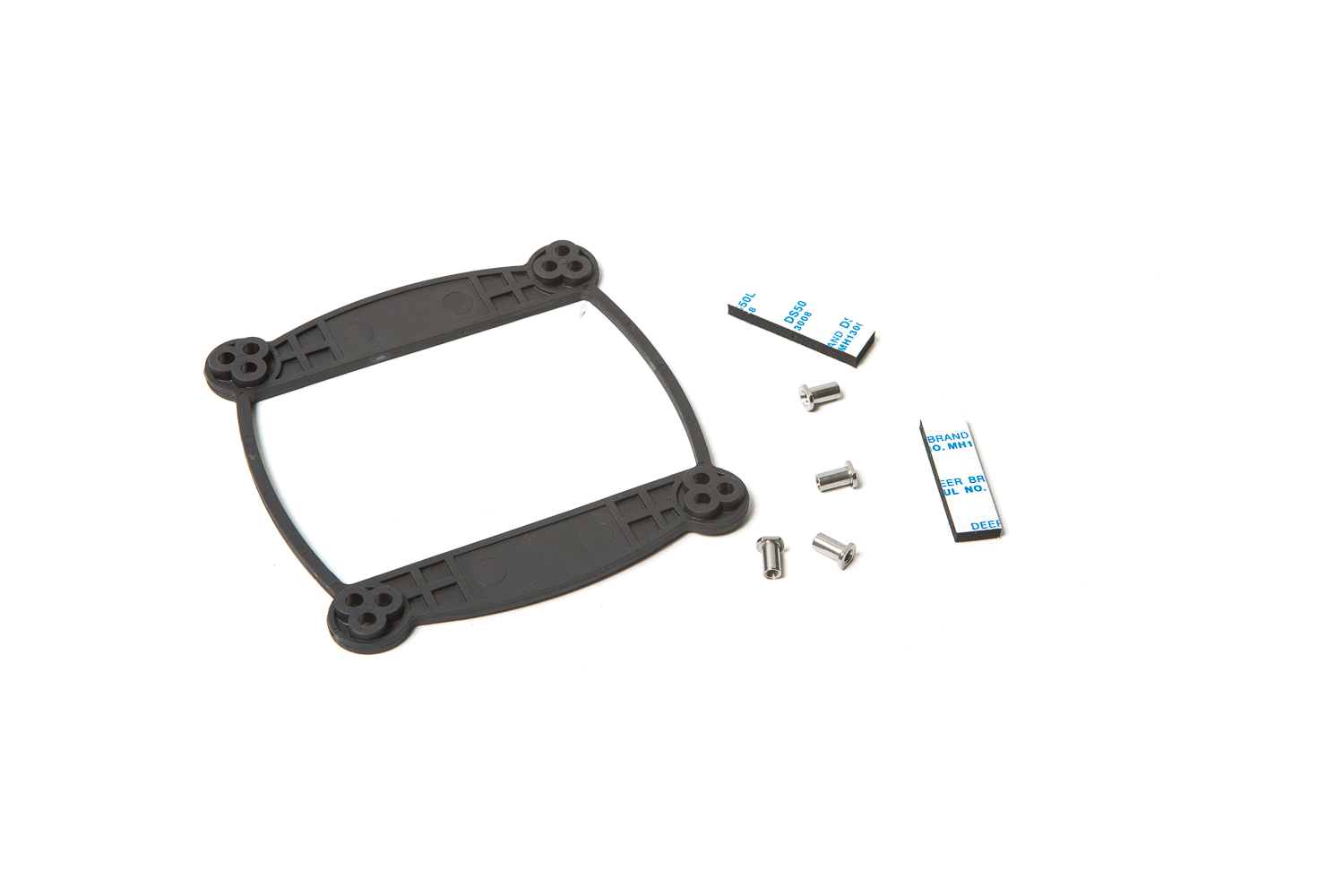

«Бэкплейт» собирается легко и просто, специальные болты вставляются в нужные вашему сокету отверстия. Он совместим с LGA 775/ 115X/ 1366, клеится на полоски двустороннего скотча к материнской плате, тем самым надежно фиксируя рамку.

Но если сравнить крепежные пластины серий H80i/H100i и H90/H110, возникает вопрос, почему в Corsair отказались от надежного металлического «бэкплейта» H80i/H100i? Чтобы сэкономить один доллар?

Если приложить чуть больше усилий при закручивании болтов при установке H90/H110, болт внутри пластиковой рамки может провернуться, ломая пластик.

Да, конечно, если один раз поставил и забыл, то все хорошо. Но допустим, вам придется снимать водоблок пару и более раз, а вы были неаккуратны и повредили крепежную пластину. В конечном счете, собирать систему при подобном раскладе будет не так удобно, так что будьте аккуратны и нежны, устанавливая водоблок.

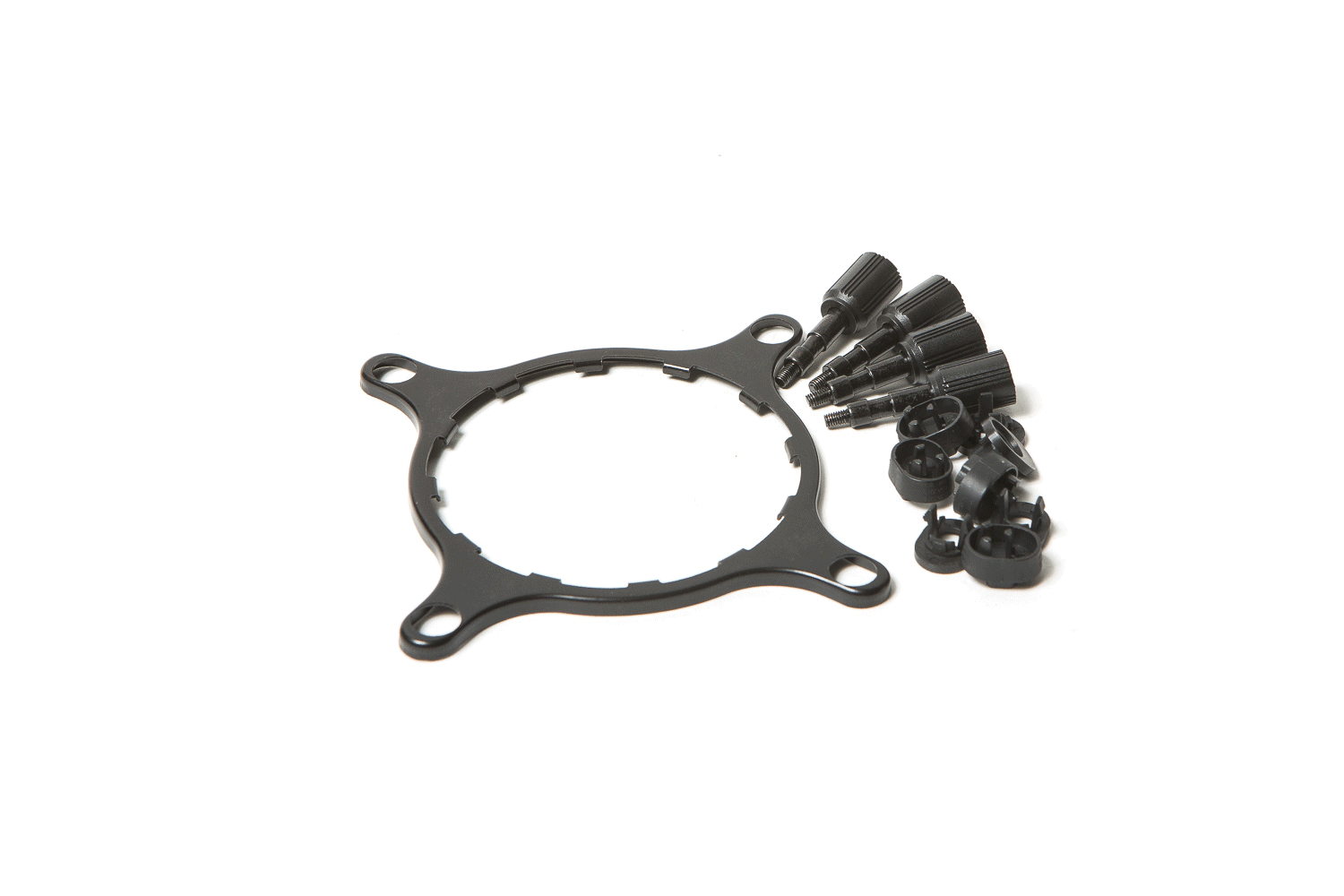

Крепление для водоблока собирается максимально просто, вставляются пластиковые шарниры, в них вдевается нужный вам болт LGA 2011 или LGA 115X. Благодаря шарниру крепление можно повернуть, изменив расстояние для установки LGA 2011 или LGA 115X.

Затем необходимо установить крепление на водоблок, попав в замки. Теперь остается лишь зафиксировать его специальным кольцом.

Последний этап заключается в аккуратном закручивании болтов. Еще раз напоминаю об осторожности, правда, в моем случае установка проходила на LGA 2011 и повредить нежный «бэкплейт» возможности не представлялось.

Технические характеристики

Теперь ознакомимся со спецификациями Corsair Hydro Series H90. На роль его оппонента в данном обзоре был взят суперкулер Thermalright SilverArrow IB-E (Extreme).

Тестовый стенд, ПО и методика тестирования

Конфигурация:

• Материнская плата: Asus Rampage IV Gene, LGA 2011, X79, mATX;
• Процессор: Intel Core i7-3930K, 6/12 3.2 ГГц, 1.2 В @ 4.2 ГГц, 1.29 В;
• Система охлаждения процессора:
• Corsair Hydro Series H90;
• Thermalright SilverArrow IB-E Extreme, 2 х TY-143;
• Термоинтерфейс: Arctic Cooling MX-4;
• Оперативная память: Kingston KHX24C11T3K2/16X, 4x8 Гбайт, 2400 МГц, 11-13-13-30 t1;
• Видеокарта: GeForce GTX 670 2 Гбайта;
• Накопитель SSD: OCZ Vertex 3, 60 Гбайт;
• Блок питания: Corsair AX760, 760 Ватт (терморегулируемый вентилятор);
• Реобас: BitFenix Recon;
• Корпус: открытый стенд.

Результаты тестирования

Для начала приведем данные шумовых характеристик для каждого режима, которые объединены в таблицу. Указываются два значения: минимальная и максимальная отметки уровня шума за промежуток ~120 секунд.

Уровень шума дБ
Меньше – лучше

Результаты тестирования Intel Core i7-3930K в режиме работы 3.8 ГГц, 1.2 В, Hyper Threading – on

В данном тесте система Corsair Hydro Series H90 протестирована в двух режимах работы помпы: 1600 об/мин и 900 об/мин. В первом случае слышен заметный треск, журчание и то, как бежит хладагент по жилам СЖО, при этом уровень шума работающей помпы составляет ~38 дБ, что превышает планку тихой работы СО. На скорости помпы 900 об/мин все паразитные звуки пропадают.

На графиках представлены температуры самого горячего и холодного ядер под нагрузкой.

Температура, °C
Меньше – лучше

Очевиден проигрыш Corsair Hydro Series H90 в тихом режиме. При среднем и высоком уровнях шума участники показывают примерно одинаковый результат, хотя герой обзора немного выигрывает как за счет более тихой работы, так и за счет лучшего охлаждения ЦП. Стоит обратить внимание, что Thermalright SilverArrow IB-E Extreme протестирован с двумя вентиляторами, которые обеспечили серьезный источник шума.

По итогам этого теста работа помпы Corsair H90 разочаровала, поскольку ее шум мешает показать хорошие результаты звукового давления, делая «водянку» шумной. Проблему можно решить подключением помпы через реобас или резистор, благо на уровне ниже 1000 об/мин она не будет напоминать о себе так сильно, но расплачиваться за это придется снижением производительности СВО.

Результаты тестирования Intel Core i7-3930K в режиме работы 4.2 ГГц, 1.29 В, Hyper Threading – on

В этом случае помпа Corsair H90 работала на максимальных оборотах.

На графиках приводятся температуры самого горячего и холодного ядер под нагрузкой.

Температура, °C
Меньше – лучше

Ситуация остается той же. При низких оборотах вентиляторов СЖО Corsair проигрывает своему оппоненту, но при увеличении оборотов начинает отыгрываться.

Заключение

По сравнению с «водянками» с 120 мм тонкими радиаторами площадь рассеивания СВО Corsair H90 чуть больше. Но ее ахиллесовой пятой стала высота рабочего тела теплорассеивателя – 16 мм, именно она не позволяет ей взять первое место при сравнении с суперкулерами. И этот же параметр не даст обойти Corsair H80i с радиатором под 120 мм, что тут говорить о замкнутых СЖО с толстым 140 мм радиатором.

У продукта Corsair наблюдается прямая зависимость от оборотов вентилятора. Конечно, наличие второй комплектной вертушки сказалось бы на итоговых результатах в лучшую сторону, но в штатной поставке лишь одна. Так что если вы обладатель подобного «анорексика», есть смысл установить второй вентилятор на теплообменник СВО, чтобы улучшить производительность при более низком уровне шума.

Разочаровало горбатое основание, ведь полный контакт с поверхностью CPU мог бы обеспечить преимущество в несколько градусов. В случае с процессорами LGA 115X соприкосновение будет лучше из-за меньшей площади теплообменной крышки, но их термоинтерфейс не даст в принципе показать лучшие температуры практически всем СО. Возможно, результат улучшится, если выровнять основание, но проводить подобную операцию с водоблоком, на котором намертво зафиксированы шланги, не очень удобно. К недостаткам отнесем и шумную помпу, что исправляется ценой снижения производительности. Ну а плохая покраска и «бэкплейт» из не самого лучшего пластика наводят на мысли о низком качестве.

Как следствие, СЖО Corsair H90 сложно рекомендовать к покупке. Объективно она ничем не лучше суперкулера, но стоит дороже, а выигрыш в шумном режиме не настолько значителен. Из явных плюсов можно отметить лишь компактность модели Corsair, да пятилетнюю гарантию.

Плюсы Corsair Hydro Series H90:

• Неплохая производительность на средних и высоких оборотах;
• Компактные размеры;
• Простота установки;
• Неплохой вентилятор в комплекте;
• Большой срок гарантии (5 лет).

Минусы СВО:

• Шумная помпа;
• Горбатое основание;
• Один вентилятор в комплекте;
• Тонкое рабочее тело;
• Завышенная стоимость;
• Спорное качество.
